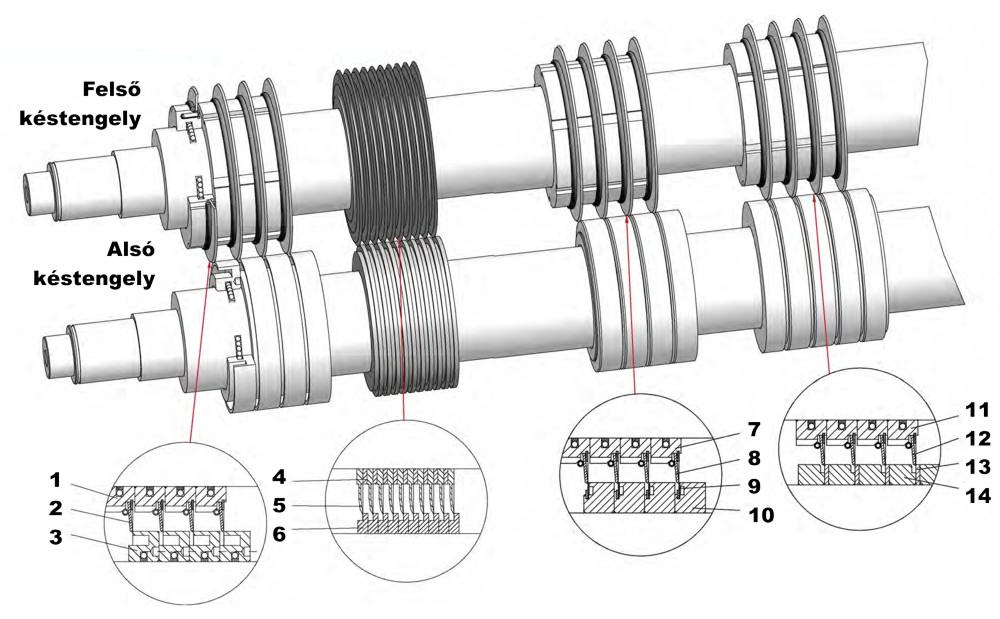

Vágási séma, standard típusok
1: Komplett felső kés tartó (golyós gyűrűs rögzítéssel, sima tengelyre)
2: Felső kések
3: Horonykések (golyós gyűrűs rögzítéssel, sima tengelyre)
4: Közbenső gyűrű
5: OFD típusú felső kés (lapos, önrugózó)
6: Horonykés (axiális feszítéshez)
7: Komplett felső kés tartó MG típus (golyós gyűrűs rögzítéssel, sima tengelyre)
8: Felső kés ON, OD típusokhoz, OH O3 vágógyűrűhöz US típus
9: OH O3 vágógyűrűhöz US típus
10: Komplett vágógyűrű tartó NSH típus (axiális feszítéshez)
11: Komplett felsőkés tartó MG típus (golyós gyürüs rögzítéssel, sima tengelyre)
12: Felső kés ON, OD, OH típusokhoz
13: Vágógyűrű US típushoz (axiális feszítéshez)
14: Közbenső gyűrű ZE típus (axiális feszítéshez)
ON, OD, OH típusú felső kések
Rendelési példa: típus – külső átmérő X furat átmérő X vastagság alapanyag
OFD – 180 x 70 x 5,0 LWS ötvözött szerszámacélból
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges kezelésű, LWS-nél jobb acél), HWS (12% krómtartalmú szerszámacél), HSS (wolfram és molibdén tartalmú nagy teljesítményű acél)
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

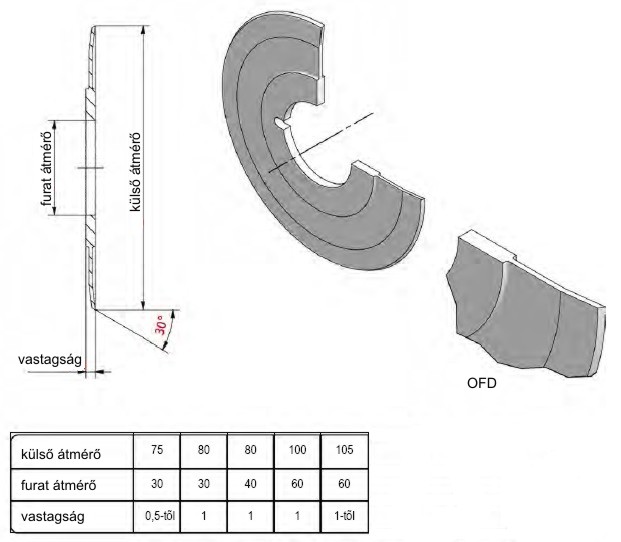

Felső kés OFD típus (lapos, önrugózó)
Rendelési példa: típus – külső átmérő X furat átmérő X vastagság alapanyag
OFD – 80 x 30 x 1,0 LWS (ötvözött szerszámacélból)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges kezelésű, LWS-nél jobb acél), HWS (12% krómtartalmú szerszámacél), HSS (wolfram és molibdén tartalmú nagy teljesítményű acél)
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
Felső kés tartó M típus (csőhüvely)
Rendelési példa: típus – külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M – 85 x 75 x 60 x 10 VGS – edzhető acél
Standard szélességek és tolarencia: 5 / 10 / 15 +/-0,005
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A csőhüvelyek standard spirálrugóval felszereltek.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

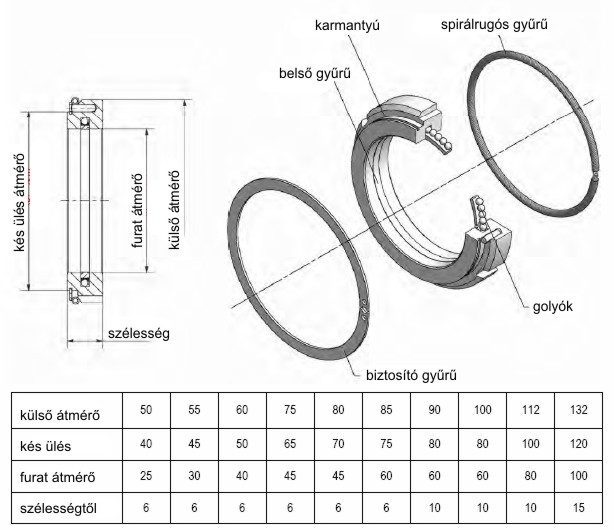

Felső kés tartó MG típus (csőhüvely)
Rendelési példa: típus – külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M – 85 / 75 x 60 x 10 VGS (edzhető acél)
Standard szélességek és tolarencia: 10 / 15 / 20 -0,1/-0,2
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A karmantyúk standard spirálrugógyűrűvel felszereltek.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
Felső kés tartó MD típus (csőhüvely)
Rendelési példa: típus – külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M – 85 / 75 x 60 x 15 VGS – (edzhető acél)
Standard szélességek és tolarencia: 15 -0,1/-0,2
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A csőhüvelyek standard spirálrugókkal ellátottak, méretek és kiegészítő horony ajánlatkérésre.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

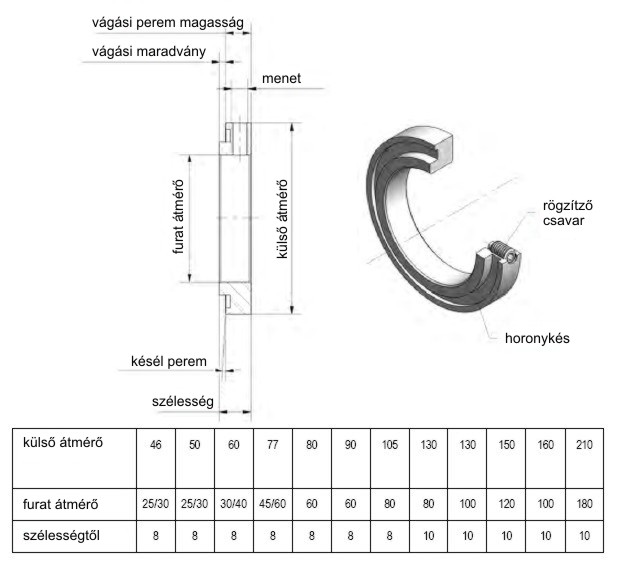

Horonykés (alsó kés) N típus
Rendelési példa: típus – külső átmérő X kés ülés átmérő X furat átmérő X szélesség / vágóperem magasság alapanyag
N – 105 x 80 x 10 / 8 LWS (ötvözött szerszámacél)
Standard vágóél: 3 fok
Standard szélességek és tolarencia: 5 / 10 / 15 / 20 +/-0,005
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12% króm tartlamú nagy teljesítményű szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

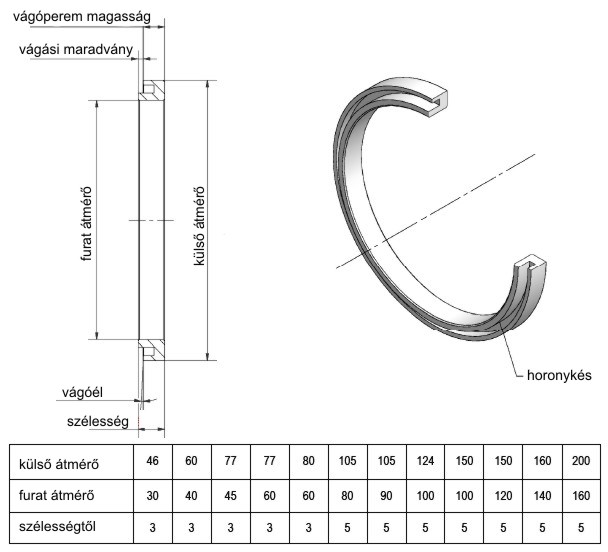

Horonykés (alsó kés) ND típus
Rendelési példa: típus – külső átmérő X furat átmérő x szélesség / vágási perem magasság / egy vagy kétoldalt vágó alapanyag
ND – 105 x 80 x 10 / 8 LWS (ötvözött szerszámacél)
Standard vágóél: 3 fok
Standard szélességek és tolarencia: 10 / 15 / 20 -0,02/-0,04
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12% króm tartlamú nagy teljesítményű szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

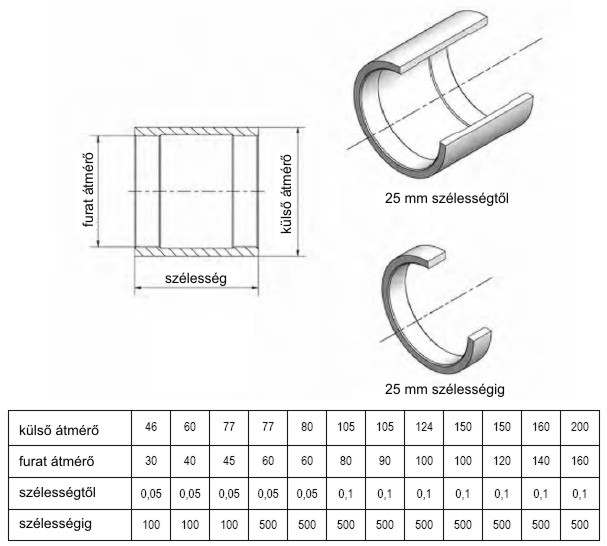

Közbetét gyűrű Z típus
Rendelési példa: típus – külső átmérő X furat átmérő x szélesség alapanyag
Z – 80 x 60 x 20 VGS (edzhető acélból)
Standard szélességi tolarencia: 0,3 +/-0,02-ig 100 +/-0,005-ig 250 +/-0,01-ig 500 +/-0,05
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

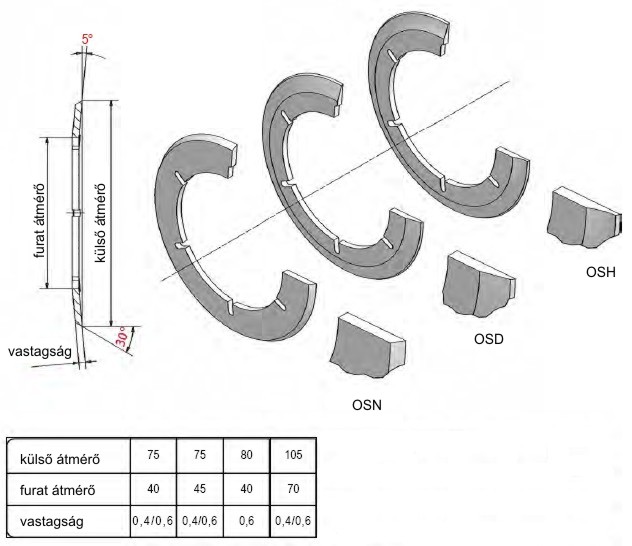

Felső kés OSN, OSD, OSH típusok
Rendelési példa: típus – külső átmérő X furat átmérő x vastagság alapanyag
OSH – 75 x 40 x 0,6 LWS (ötvözött szerszámacél)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges ötvözött szerszámacél), HWS (12% krómtartalmú ötvözött acél), HSS (volfram és molibdén tartalmú ötvözött acél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

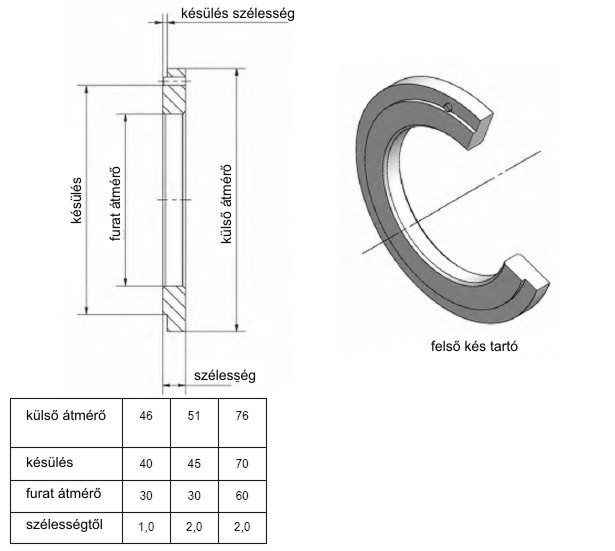

MSS felső kés tartó
Rendelési példa: típus – külső átmérő X késülés átmérő x furat átmérő x szélesség / felső kés vastagság alapanyag
MSS – 46 / 40 x 30 x 1,0 / 0,4 VGS (edzhető acél)
Standard alapanyag típusok: VGS (edzhető acél).
Felső kés tartók önrugozó OSN, OSD és OSH felső késekkel szerelhetők fel. Késülés szélességek a felső kés vastagságától függők.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
NSS típusú horonykés (alsó kés)
Vágási perem magasság: szélesség – vágási maradvány / vágási maradvány „A” forma=SR1+SR2
Rendelési példa: típus – külső átmérő X furat átmérő X szélesség / vágási peremmagasság / forma alapanyag
NSS – 46 x 30 x 1,0 / 0,5 / A LWS (edzhető acél)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12%-os krómtartalmú ötvözött acél).
Standard vágóél: 1,5 fok<=1,5 szélességnél / 3 fok=>1,5 szélességnél
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
US típusú vágógyűrű
Rendelési példa: típus – külső átmérő X furat átmérő X vastagság alapanyag
US – 80 x 60 x 2 LWS (edzhető acél)
Standard vastagság és tolerancia: 0,5 +/- 0,01 / ab 1 +/1-0,005
Standard alapanyag típusok: LWS (ötvözött szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
Vágógyűrű tartó NSH típus
Rendelési példa: típus – külső átmérő / gyűrűülés átmérő x furast átmérő x szélesség alapanyag
NSH – 80 / 68 x 60 x 10 VGS (edzhető acél)
Standard szélesség és tolarencia: 10 +/-0,01
Standard alapanyag típusok: VGS (edzhető acél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
